провід СІП-4 4х35
Область застосування:
Провід марки СІП призначений для передачі і розподілу електричної енергії в силових і освітлювальних мережах на змінну напругу 0,6/1,0 кВ. Застосовується для виконання відгалужень від повітряних ліній електропередачі до введення, для прокладання по стінах будівель і споруд.
Конструкція:
Струмопровідна жила: скручена з алюмінієвих дротів, ущільнена
Ізоляція: поліетилен світло-стабілізований, стійкий до ультрафіолетового випромінювання, стійкий до впливу озону.
Опис:

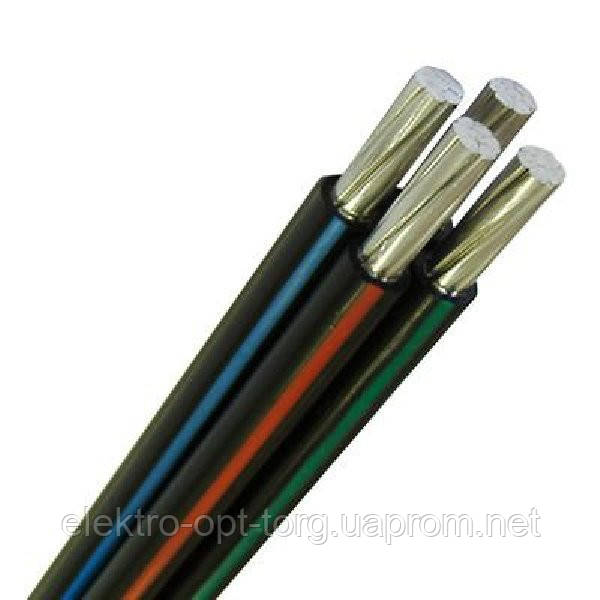

Провід являє собою скручені в джгут алюмінієві ізольовані жили однакового перерізу. Ізоляція жив виконана з светостабілізірованного поліетилену
високого тиску чорного кольору, стійкого до впливу ультрафіолетового випромінювання.
Основные технические характеристики:
номинальное напряжение ― 0,6/1,0 кВ
испытательное напряжение ― 4 кВ
температура окружающей среды при эксплуатации: -60°С до +50°С
температура окружающей среды при монтаже: -20°С
максимальная температура провода в рабочем режиме +70°С
при перегрузке продолжительностью до 8 часов в сутки: +80°С
при коротком замыкании продолжительностью до 5 секунд +130°С
Общее количество жил в проводе 2,3,4
Радиус изгиба при выполнении монтажа и установленного на опорах провода ― не менее 10 максимальных внешних диаметров провода.
Маркування: жили маркуються цифрами (1,2,3) друкованим
способом, або кольоровими поздовжніми смугами шириною не
менше 1 мм.
Термін служби проводу: не менше 25 років
|
кількість жив і номінальний переріз (шт х мм2) |
довідковий зовнішній діаметр (мм) |
довідкова маса 1км дроти (кг) |
крок скрутки не більше
(мм) |
струмова навантаження на повітрі (А) |
сила допустимого струму не більше (кА) |
| Для символів 4х16 | 18,2 | 282 | 454 | 70 | 1,0 |
| 4х25 | 21,1 | 403 | 527 | 95 | 1,5 |
| 4х35 | 23,5 | 527 | 587 | 115 | 2,0 |
| 4x50 | 27,3 | 729 | 683 | 140 | 3,0 |
