дріт СІП-4 4х16
Сфера застосування:
Провід марки СІП призначений для передавання й розподілу електричної енергії в силових і освітлювальних мережах на змінну напругу 0,6/1,0 кВ. Застосовується для виконання відгалужень від повітряних ліній електропередавання до введення, для прокладання стінами будівель і споруд.
Конструкція:
Струмопровідна жила: скручений з алюмінієвих дротів, ущільнений
Ізоляція: поліетилен світлостабілізований, стійкий до ультрафіолетового випромінювання, стійкий до впливу озону.
Опис:

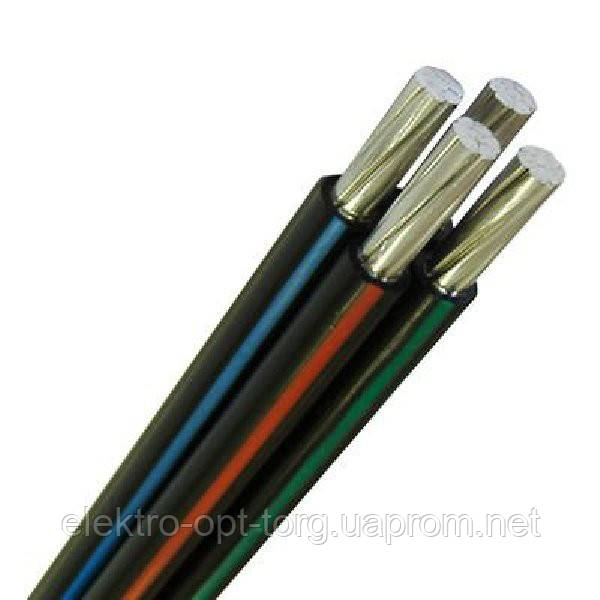

Дріт являє собою скручені в джгут алюмінієві ізольовані жили рівного перерізу. Ізоляція жил виготовлена зі світлостабілізованого поліетилену
високого тиску чорного кольору, стійкого до впливу ультрафіолетового випромінювання.
Основні технічні характеристики:
номінальна напруга — 0,6/1,0 кВ
випробувальна напруга — 4 кВ
температура довкілля під час експлуатації: -60 °C до +50 °C
температура довкілля під час монтажу: -20°С
максимальна температура дроту в робочому режимі +70 °C
за навантаження тривалістю до 8 годин на добу: +80 °C
за короткого замикання тривалістю до 5 секунд +130 °C
Загальна кількість жил у дроті 2,3,4
Радіус вигину під час монтажу та встановленого на опорах дроту — не менш ніж 10 максимальних зовнішніх діаметрів дроту.
Маркування: жили маркуються цифрами (1,2,3) друкованим
способом, або кольоровими поздовжніми смугами завширшки не
менш ніж 1 мм.
Термін експлуатації дроту: не менш ніж 25 років
коли-во жил і номінальний переріз (шт. х мм2) |
довідковий зовнішній діаметр (мм) |
доправна маса 1км дроту (кг) |
крок скручування не понад
(мм) |
струмове навантаження на воздухе (А) |
сила допустимого тока не більш ніж (КА) |
4х16 | 18,2 | 282 | 454 | 70 | 1,0 |
4х25 | 21,1 | 403 | 527 | 95 | 1,5 |
4х35 | 23,5 | 527 | 587 | 115 | 2,0 |
4x50 | 27,3 | 729 | 683 | 140 | 3,0 |
Основні | |
---|---|
Країна виробник | Україна |
- Ціна: 25 ₴
